全自动钢管套丝机的带图分析

　　全自动钢管套丝机结构紧凑、制造精良、操作简单、维修方便，并配备了工业PLC控制技术，自动加润滑剂，自动夹紧，自动松开等一系列全自动功能。由于新型螺纹钢筋套丝机的部位大大提高了钢材的密度，提高了材料的抗拉强度，属无屑加工设备。它和原机床工艺生产的手动套丝机相比具有节省原材料 提高产品质量 生产效率高 ，稳定性强。

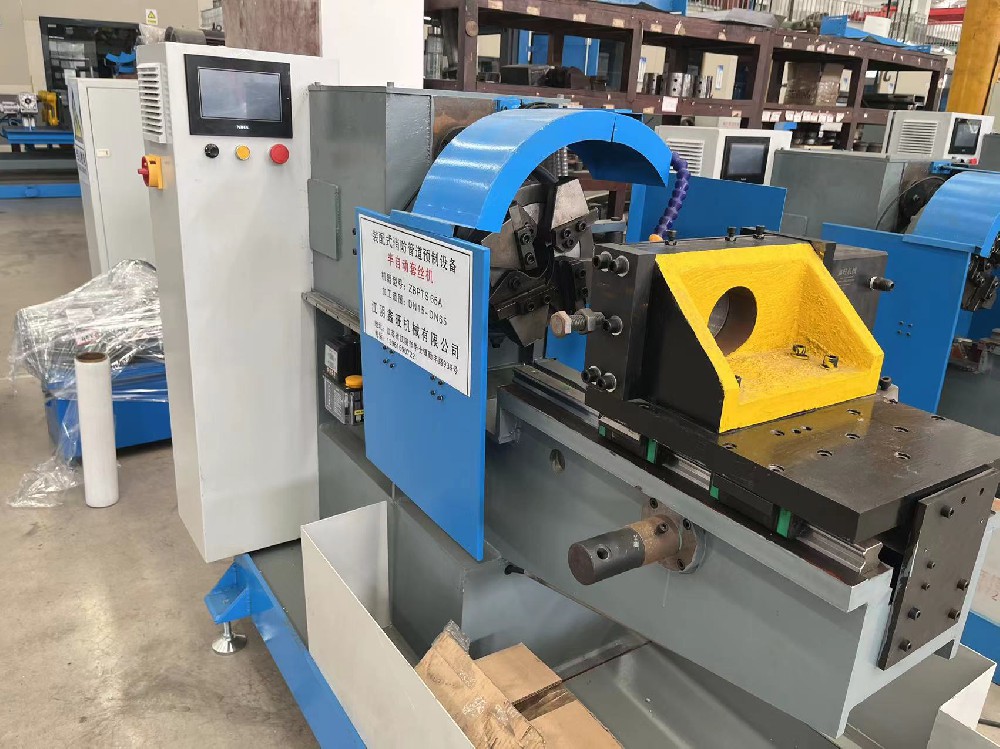

　　全自动钢管套丝机工作时先把要加工螺纹的管道放进管道卡盘，撞击卡紧，按下启动开关，管道就随卡盘转动起来，调节好板牙头上的板牙开口大小，设定好丝口长短。然后，顺时针扳动进刀手轮，使板牙头上的板牙刀以恒力贴紧转动的管道的端部，板牙刀就自动切削套丝。全自动直螺纹钢筋套丝机为钢结构公司常用的预埋螺栓螺杆提供效率比较高的加工设备（螺纹机械）。

　　本产品主要适用于工厂、工地的内外螺纹加工，特别是钢结构公司、路政桥梁公司预埋螺丝,螺套的螺纹加工。加工长度：360mm，较同类产品有以下特点：套制螺纹范围大，加工长度长，三档转速加工效率高，套制螺纹精细匀称,整机外形美观，设计合理。

　　钢管套丝工艺实现了自动化生产，提高了套丝生产设备的自动化程度并减少劳动力，该设备操作人员只需要一个人就可完成操作，无需吊装和搬运线体直接运输。@短时间实现从原材料到两端套丝半成品，设备配备人性化的操作程序，可选择性作业，操作简单。本机减少辅助劳动，做到加工出的产品螺纹标准，尺寸准确，效率高，是我们公司独立研发的具有自主知识产权的高科技产品，安装简单，使用方便。

　　全自动钢管套丝机使用注意事项：

　　1.使用套丝机前，应进行空负荷试车，确认其运行正常，方可正式操作;

　　2.套丝机的倒顺开关应安装在操作方便的位置，并应安全可靠;

　　3.套丝机一般以低速运行，有变速箱者，要根据套出螺纹的质量情况选择适当的速度，不得逐级加速，以防爆牙或管端变形。变速箱内油量应保持在规定范围内;

　　4.不得采用锤击的方法来旋紧或松开管子套丝机背面的挡脚、进刀手把和活动标盘。长管子套螺纹时，末端一定要垫好、搁平，防止甩动。螺纹套成后，要将进刀手把、背面挡脚和管子夹头松开，再将管子缓慢退出，防止碰伤螺纹;

　　5.套丝一次成型，每次应加油冷却润滑套丝部位，以保证套出的螺纹表面光滑和延长板牙寿命;

　　6.用完管子套丝机后应及时切断电源，并将铁屑清理干净，除去机上的油污。长期停用时，应涂油并妥善存放。
